脈沖雷達液位計
脈沖雷達液位計運用xj****的雷達測量技術，以其優良的性能，尤其是在槽罐中有攪拌、溫度高、蒸汽大、介質腐蝕性強、易結疤等惡劣的測量條件下，顯示出其******的性能，在工業生產中發揮著越來越重要的作用。
Description：
一、產品概述：
ZWRD600系列脈沖雷達液位計采用微波脈沖的測量方法，并可在工業頻率波段范圍內正常，波束能量低，可安裝于各種金屬、非金屬容器或管道內，對液體、漿料及顆粒料的物位進行非接觸式連續測量。適用于粉塵、溫度、壓力變化大，有惰性氣體及蒸汽存在的場合。雷達物位計對人體及環境均無傷害，還具有不受介質比重的影響，不受介電常數變化的影響，不需要現場校調等優點，不論是對工業需要，還是對顧客經濟實惠的考慮，都是不錯的選擇。
二、工作原理：
ZWRD600系列脈沖雷達液位計是基于時間行程原理的測量?jī)x表，發射能量很低的極短的微波脈沖通過天線系統發射并接收。雷達波以光速運行。運行時間可以通過電子部件轉換成物位信號。探頭發出高頻脈沖并沿纜式或桿式探頭傳導，當脈沖遇到物料表面時反射回來被儀表 內的接收器接收，并將距離信號轉化為物位信號。一種特殊的時間延伸方法可以確保極短時間內穩定和準確的測量。即使工況情況比較復雜，存在虛假回波，用zui新的微處理技術和調試軟件也可以準確的分析出物位的回波。
輸入
天線接收反射的微波脈沖并將其傳輸給電子線路，微處理器對此信號進行處理，識別出微脈沖在物料表面所產生的回波。正確的回波信號識別由智能軟件完成，精度可達到毫米級。距離物料表面的距離D與脈沖的時間行程T成正比：
D=C×T/2
其中C為光速
因空罐的距離E已知，則物位L為：
L=E-D
輸出
通過輸入空罐高度E（=零點），滿罐高度F（=滿量程）及一些應用參數來設定，應用參數將自動使儀表適應測量環境。對應于4－20mA輸出。
三、應用場合：
ZWRD600系列脈沖雷達液位計適用于對液體、漿料及顆粒料的物位進行非接觸式連續測量，適用于溫度、壓力變化大；有惰性氣體及揮發存在的場合。采用微波脈沖的測量方法，并可在工業頻率波段范圍內正常工作。波束能量較低，可安裝于各種金屬、非金屬容器或管道內，對人體及環境均無傷害。
四、主要特點：
1、無盲區，高精度。
2、兩線制技術，是差壓儀表、磁致伸縮、射頻導納、磁翻板儀表的優良替代產品。
3、不受壓力變化、溫度變化、惰性氣體、真空、煙塵、蒸汽等環境影響。
4、安裝簡便，牢固耐用，免維護。
5、HART或PROFIBUS-PA通信協議及基金現場總線協議，標定簡便、通過數字液晶顯示輕松實現現場標定操作，通過軟件GDPF實現簡單的組態設定和編程。
6、測量靈敏，刷新速度快。
7、適用于高溫工況，高達200℃過程溫度，當采用高溫延長天線時可達300℃。
五、技術參數：
1、工作頻率：6.8GHz；
2、測量范圍：纜式：0-35m桿式、同軸式：0-6m；
3、重復性：±3mm；
4、分辨率：1mm；
5、采樣：回波采樣54次/s；
6、響應速度：>0.2S（根據具體使用情況而定）；
7、精度：<0.1%；
8、輸出電流信號：4-20mA；
9、通訊接口：HART通訊協議；
10、過程連接：G1-1/2，G3/4法蘭:DN50，DN80，DN100，DN150；
11、過程壓力：-1～60bar；
12、電源：24VDC（±10%）紋波電壓：1Vpp；
13、耗電量：max22.5mA；
14、環境條件：溫度：-40℃～+250℃；
15、外殼防護等級：IP68；
16、防爆等級：EXiaIICT6；
17、兩線制接線：儀表供電和信號輸出共用一根兩芯電纜；
18、電纜入口：M20×1.5（電纜直徑5～9mm）。
六、安裝指導：
下述安裝指導適用于桿式和纜式探頭，管式探頭測量與安裝方式無關。
1、安裝位置：
a、距離罐壁的距離建議為罐直徑的1/6－1/4（至少300mm，混凝土罐至少400mm）；
b、不要安裝在金屬罐中間；
c、不要裝在下料口處；
d、選擇探頭長度時，注意探頭底部距罐底約大于30mm；注意介質溫度。
2、罐內障礙物：
安裝時注意探頭距離障礙至少200mm。
3、干擾的祛除：
a、干擾回波抑制：軟件可實現對干擾回波的抑制，從而達到理想測量效果；
b、旁通管及導波管（僅適用于液體）對于粘度不打于500cst，可采用旁通管，導波管或管式來避免干擾。
4、液體標準安裝：
對于粘度≤500cst且不易產生粘附的介質，管式探頭是理想方案，其特點如下：
a、******的可靠性；
b、可用于介電常數大于等于1.4的任何介質，測量與介質的導電性無關；
c、罐內障礙物及短管尺寸不影響測量；
d、比桿式探頭能承受的橫向壓力高；
e、對于高粘度的介質，建議使用桿式探頭。
5、臥罐及立罐上的安裝：
a、管式探頭及桿式探頭zui長可到6米對于測量距離超過6米的罐，可選用8mm纜式探頭；
b、安裝及固定方式同固體粉倉測量；
c、對距罐壁的距離無限制，只要避免探頭接觸罐壁即可；
d、如果罐內障礙物比較多或過于靠近探棒時，請選用管式探頭。
6、腐蝕性介質測量：
如果測量腐蝕性介質，可選用桿式探頭套一個塑料套管進行測量。
七、測量注意事項：
1、測量范圍從波束觸及罐低的那一點開始計算，但在特殊情況下，若罐低為凹型或錐形，當物位低于此點時無法進行測量。
2、若介質為低介電常數當其處于低液位時，罐低可見，此時為保證測量精度，建議將零點定在低高度為C的位置。
3、理論上測量達到天線******的位置是可能的，但是考慮到腐蝕及粘附的影響，測量范圍的終值應距離天線的******至少100mm。
4、對于過溢保護，可定義一段安全距離附加在盲區上。
5、測量范圍與天線有關。
6、隨濃度不同，泡沫既可以吸收微波，又可以將其反射，但在一定的條件下是可以進行測量的。
7、測量范圍超出的動作當測量范圍超出時，儀表輸出為22mA電流。
八、可以通過三種方式調試：
1、通過顯示調整模塊PM；
2、通過調試軟件SOFT；
3、通過HART手持編程器。
九、通過SOFT軟件調試：
1、無論那種信號輸出雷達傳感器都可以通過軟件進行調試。采用SOFT軟件進行儀表調試，需要一個儀表CONNECTCAT驅動器。
2、使用軟件調試的時候，給雷達儀表加電24VDC，同時在連接HART適配器前端加一個250歐姆的電阻。如果一體式HART電阻（內部電阻250歐姆）的供電儀表，就不需要附加外部電阻，HART適配器可以和4…20mA線并聯。
十、使用注意事項：
1、本儀表在室外使用，安裝遮陽篷或者保護箱，以免時間長了，液晶屏受陽光照射而老化。如果在有腐蝕性氣體的環境中使用，需要加裝防腐外套，并且擰緊儀表的外表殼和進出線端子。在有腐蝕性氣體或液體的場合使用，或者在海邊、海上使用，需要選用防腐型的。
2、 電線、電纜保護管，要注意密封防止積水，防止被老鼠等嚙齒類動物撕咬。
3、儀表雖然自身帶有防雷器件，但儀表在多雷地區使用時，建議在儀表的進出線端另外安裝專用的防雷裝置。
4、儀表在特別炎熱、寒冷的地方使用，即周?chē)h(huán)境溫度有可能超出儀表的工作要求時，建議在液位儀周?chē)釉O(shè)防高、低溫裝置。
5、雷達要和被測的液面垂直，在雷達的電磁波發射的錐形的范圍內不能有其它障礙物。
6、如果在＜－20℃或＞＋60℃的溫度下使用，請事先本公司的技術服務部門。
7、使用環境有粉塵、蒸汽、霧氣，液面有泡沫、漂浮物，液體有攪拌，波浪等情況請事先本公司技術服務部門，需要區別對待。
十一、參數對照表：
表一：
產品類別 | ZWRD601 | ZWRD602 | ZWRD603 |

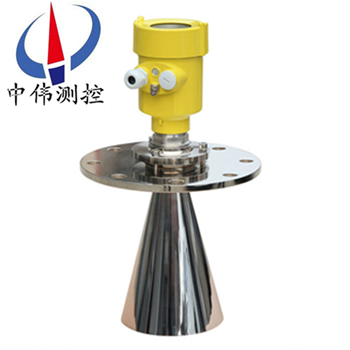

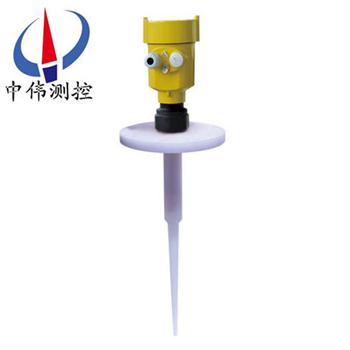

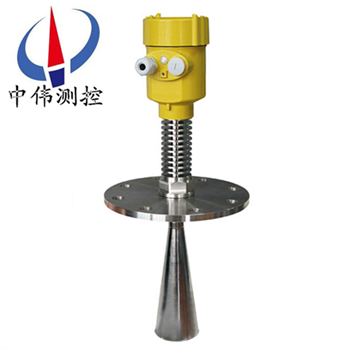

產品圖片 |  |  |  |
應用范圍 | 過程條件簡單，腐蝕性的液體、漿料、固體 | 存儲或過程容器腐蝕性的液體、漿料、固體 | 適應各種存儲容器，液體、漿料、固體 |
測 量 范 圍 | 20米 | 20米 | 30米 |
過 程 連 接 | G11/2或11/2NPT螺紋 | 法蘭 | 法蘭 |
過 程 溫 度 | -40-130℃ | -40-150℃ | -40-250℃ |
過 程 壓 力 | -1.0-3bar | -1.0-20bar | -1.0-40bar |
重 復 性 | ± 3mm | ± 3mm | ± 3mm |
精 度 | < 0.1% | < 0.1% | < 0.1% |
頻 率 范 圍 | 6.8GHz | 6.8GHz | 6.8GHz |
防爆/防護等級 | EXiaIICT6/IP68 | EXiaIICT6/IP68 | EXiaIICT6/IP68 |
信 號 輸 出 | 脈沖信號輸出（兩線） | 脈沖信號輸出（兩線） | 脈沖信號輸出（兩線） |
表二：
產品類別 | ZWRD604 | ZWRD605 | ZWRD606 |

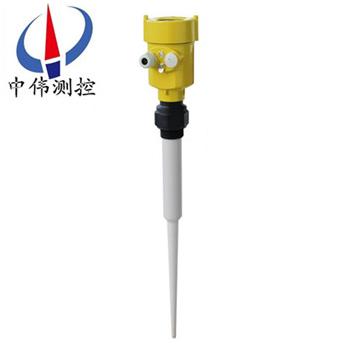

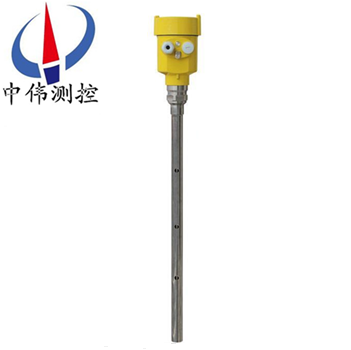

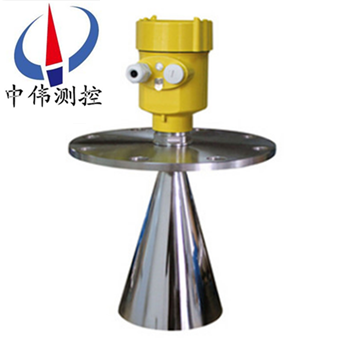

產品圖片 |  |  |  |
應用范圍 | 過程條件簡單，顆粒料、塊料 | 低介電常數或帶攪拌液體 | 高溫環境測量固體顆 |
測 量 范 圍 | 30米 | 20米可選 | 30米 |
過 程 連 接 | 萬向法蘭 | 法蘭 | 法蘭 |
過 程 溫 度 | -40-250℃ | -40-250℃ | -40-250℃ |
過 程 壓 力 | -1.0-3bar | -1.0-20bar | -1.0-40bar |
重 復 性 | ± 3mm | ± 3mm | ± 3mm |
精 度 | < 0.1% | < 0.1% | < 0.1% |
頻 率 范 圍 | 6.8GHz | 6.8GHz | 6.8GHz |
防爆/防護等級 | EXiaIICT6/IP68 | EXiaIICT6/IP68 | EXiaIICT6/IP68 |
信 號 輸 出 | 脈沖信號輸出（兩線） | 脈沖信號輸出（兩線） | 脈沖信號輸出（兩線） |
十二、選型編碼：
產品選型一：
ZWRD601/2/3 | P | 標準型（非防爆） | 防爆 | |||||||
I | 本安型（Exia II CT6） | |||||||||
F | 隔爆型（Exd II CT6） | |||||||||
A | PP/-40~80℃ | 天線材料/工作溫度 | ||||||||
B | PTFE/-40~230℃ | |||||||||
1 | DN50 P1.6 | 法蘭規格 | ||||||||
2 | DN80 PN1.6 | |||||||||
3 | DN100 PN1.6 | |||||||||
4 | DN150 PN1.6 | |||||||||
1 | 碳鋼法蘭 | 法蘭形式 | ||||||||
2 | 不銹鋼法蘭 | |||||||||
3 | PP翻邊法蘭 | |||||||||
4 | PTFE翻邊法蘭 | |||||||||
1 | 無 | 容器接管長度 | ||||||||
2 | 50mm | |||||||||
3 | 100mm | |||||||||
4 | 150mm | |||||||||
5 | 200mm | |||||||||
6 | 按用戶要求 | |||||||||
Y | 帶 | 編程器 | ||||||||
N | 不帶 | |||||||||
1 | 兩線制DC24V 脈沖輸出 | 接線方式 | ||||||||
2 | 三線制DC24V 脈沖輸出 | |||||||||
ZWRD601/2/3 | 備注 | |||||||||
產品選型二：
ZWRD604/5/6 | P | 標準型（非防爆） | 防爆 | |||||||
I | 本安型（Exia II CT6） | |||||||||
F | 隔爆型（Exd II CT6） | |||||||||
A | PP/-40~80℃ | 天線材料/工作溫度 | ||||||||
B | PTFE/-40~230℃ | |||||||||
1 | DN50 P1.6 | 法蘭規格 | ||||||||
2 | DN80 PN1.6 | |||||||||
3 | DN100 PN1.6 | |||||||||
4 | DN150 PN1.6 | |||||||||
G | 螺紋G1-1/2 | 過程連接 | ||||||||
N | 螺紋1-1/2NPT | |||||||||
L1 | 固定法蘭 | |||||||||
L2 | 萬向節法蘭 | |||||||||
1 | 無 | 容器接管長度 | ||||||||
2 | 50mm | |||||||||
3 | 100mm | |||||||||
4 | 150mm | |||||||||
5 | 200mm | |||||||||
6 | 按用戶要求 | |||||||||
Y | 帶 | 編程器 | ||||||||
N | 不帶 | |||||||||
1 | 兩線制DC24V 脈沖輸出 | 接線方式 | ||||||||
2 | 三線制DC24V 脈沖輸出 | |||||||||
ZWRD604/5/6 | 備注 | |||||||||
十三、設計選型需要知道以下數據：
1、被測量的介質類型，液體還是固體。如, 果是液體：液面是否有蒸汽、霧氣、泡沫、波浪、攪拌、漂浮物；如果是固體：是否有粉塵。
2、介質的溫度，壓力。
3、介質的腐蝕性，如果是放在罐子內的，需要知道罐子的材質，有沒有防腐的襯里。
4、, 智能雷達物, 位計是否需要防爆、防腐。
, 5、測量, , 范圍是幾米，要求盲區是多少。
6、連接方式：法蘭連接、螺紋連接。
7、工作環境：例如敞口的池子、有蓋板的池子、臥罐、立罐、球罐，罐子是否同大氣壓等。
8、工作電壓：24VDC。
售后服務承諾：
1、我公司所售液位計產品在十二個月以?xún)?nèi)出現質量問題的，負責免費維修。
2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換。
3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。
4、質保期后產品出現質量問題，我公司負責維修，收取損壞部件成本費。
5、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場。
