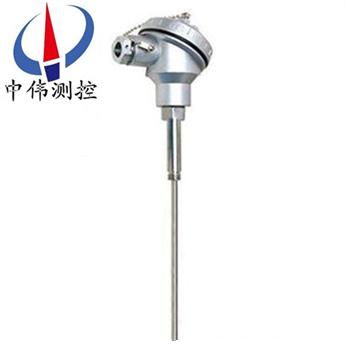

爐管刀刃熱電偶

•

爐管刀刃熱電偶采用刀刃式接頭直接焊接于爐管表面，適用于石油工業(yè)爐管、塔壁表面溫度測量。是煉油廠分鎦塔必備測溫裝置。

一、產品概述：
WRNK-231D系列爐管刀刃熱電偶采用刀刃式接頭直接焊接于爐管表面，適用于石油工業(yè)爐管、塔壁表面溫度測量。是煉油廠分餾塔必備測溫裝置。是氯堿行業(yè)的專用測溫儀表。
二、工作原理：
WRNK-231D系列爐管刀刃熱電偶是兩種不同成份的導體（稱為熱電偶絲材或熱電極）兩端接合成回路，當接合點的溫度不同時，在回路中就會產生電動勢，這種現象稱為熱電效應，而這種電動勢稱為熱電勢。
WRNK-231D系列爐管刀刃熱電偶就是利用這種原理進行溫度測量的，其中，直接用作測量介質溫度的一端叫做工作端（也稱為測量端），另一端叫做冷端（也稱為補償端）；冷端與顯示儀表或配套儀表連接，顯示儀表會指出熱電偶所產生的熱電勢。
三、主要特點：
1、裝配簡單，更換方便；
2、壓簧式感溫元件，抗振性能好；
3、測溫范圍大；
4、機械強度高，耐壓性能好。
四、技術參數：
1、電氣出口：M20x1.5,NPT1/2；
2、精度等級：I 、 II；
3、防護等級：IP65；
4、公稱壓力：10MPa。

五、安裝方法：

1、首先應測量好熱電偶法蘭或者螺紋螺牙的尺寸,加工配套好法蘭或者螺紋底座.

2、要根據法蘭或者螺紋底座的尺寸,在需要測量的管道上開孔.

3、法蘭或者螺牙座的焊接.把法蘭座或者螺紋底座插入已開好孔內,把法蘭座或者螺紋底座與被測量的管道焊接好.

4、把熱電偶用螺栓緊固或者螺紋旋進已焊接好的螺紋底座.

5、按照接線圖將熱電偶的接線盒接好線,并與表盤上相對應的顯示儀表連接.注意接線盒不可與被測介質管道的管壁相接觸,保證接線盒內的溫度不超過100℃范圍.接線盒的出線孔應防因密封不良,水汽灰塵等沉積造成接線端子短路。

六、型號及規(guī)格表：

注：1、熱電偶I級按協議訂貨；
2、 保護管其余材質根據協議訂貨。
七、設計選用及訂貨須知：
1、型號；
2、分度號；
3、精度等級；
4、保護管材質及形式；
5、長度或插入深度。
