矩形膜盒電接點壓力表
產品編號：173255-955
產品型號：YEJ-121
更新時間：2013.06.09
企業單位：江蘇中偉測控儀表有限公司
瀏覽次數：
更多產品圖片：
產品詳細介紹：
一、產品概述：
YEJ-121型矩形膜盒電接點壓力表適用于鍋爐通風設備中對銅合金不起侵蝕作用的和中性、無爆炸危險的氣體的微壓和負壓進行測量并具有雙二位調節（雙限發訊）的作用，以實現位式調節或超限報警之用。
二、矩形膜盒電接點壓力表技術參數：
重量：2kg（101型）,2.5kg（121型）；
電氣指標：（YEJ-121型）；
設定誤差：小于全量程的2.5%；
位式輸出接點容量：交流無感負載3A 220V；
工作電源：AC 220V；
消耗電源：小于 5W；
壓力接口：φ8（配用內徑φ6軟管）；
準確度等級：2.5級 。
三、技術數據表：
|
準確度等級 |
2.5級 | |
|
使用環境條件 |
YEJ-101型 |
-20～60℃ |
|
YEJ-121型 |
0～50℃ | |
|
相對濕度 |
不大于85% | |
|
電氣指標 |
YEJ-121型 |
|
|
設定誤差 |
小于滿量程的2.5% | |
|
輸出接點容量 |
交流無感負載3A 220V | |
|
工作電源 |
AC 220V | |
|
功耗 |
小于5W | |
|
壓力接口 |
Φ8（配用內徑Φ6軟管） | |
|
正壓（Pa） |
負壓 （Pa） |
正負壓力（Pa） |
|
0～160 |
-160～0 |
-80～+80 |
|
0～250 |
-250～0 |
-120～+120 |
|
0～400 |
-400～0 |
-200～+200 |
|
0～600 |
-600～0 |
-300～+300 |
|
0～1000 |
-1000～0 |
-500～+500 |
|
0～1600 |
-1600～0 |
-800～+800 |
|
0～2500 |
-2500～0 |
-1200～+1200 |
|
0～4000 |
-4000～0 |
-2000～+2000 |
|
0～6000 |
-6000～0 |
-3000～+3000 |
|
0～10000 |
-10000～0 |
-5000～+5000 |
|
0～16000 |
-16000～0 |
-8000～+8000 |
|
0～25000 |
-25000～0 |
-12000～+12000 |
|
0～40000 |
-40000～0 |
-20000～+20000 |

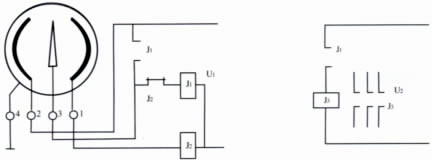

六、YEJ-121接線端子圖：
七、設計選用及訂貨須知：
訂貨時請寫明被測介質名稱、工作壓力、介質溫度、介質密度、測量范圍、安裝方式情況等。如有疑問請致電本公司技術或銷售經理聯系。
